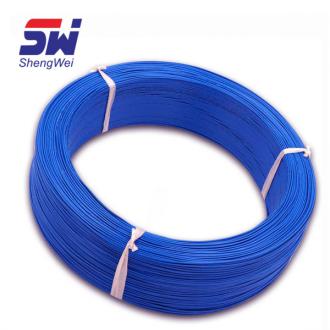

UL 3773輻照交聯阻燃聚烯烴絕緣電線
發布時間:2023-09-09 18:05:08來源:無錫勝維電氣編輯部
UL3773 無鹵交聯線
HALOGEN FREE CROSSLINKED WIRE
額定溫度:105℃
額定電壓:2000V
參考標準:UL758,UL1581,CSA
導體使用單支或絞合 32~4/0AWG 鍍錫或裸銅
絕緣:XLPE 符合 ROHS、REACH 環保要求
阻燃:通過 VW-1、FT2 阻燃測試
用途:用于一般電子、電器設備內部連接線
額定電壓:2000V
參考標準:UL758,UL1581,CSA
導體使用單支或絞合 32~4/0AWG 鍍錫或裸銅
絕緣:XLPE 符合 ROHS、REACH 環保要求
阻燃:通過 VW-1、FT2 阻燃測試
用途:用于一般電子、電器設備內部連接線
導體 CONDUCTOR |
絕緣 INSULATION |
導體電阻 Conductor resistance |
耐壓強度 DIELECTRIC STRENGTH |
||||
20℃ | |||||||
規格 | 構造Construction | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 | VAC,1MIN |
AWG | Diameter | Diameter | Tinned copper | Bare Copper | |||
30 | 7/0.10 | 0.3 | 0.76 | 1.9 | 381 | 354 | 5000 |
28 | 7/0.127 | 0.38 | 2 | 239 | 223 | 5000 | |
26 | 7/0.16 | 0.48 | 2.1 | 150 | 140 | 5000 | |
24 | 11/0.16 | 0.61 | 2.25 | 94.2 | 87.6 | 5000 | |
22 | 17/0.16 | 0.76 | 2.4 | 59.4 | 55.4 | 5000 | |
20 | 26/0.16 | 0.94 | 2.55 | 36.7 | 34.6 | 5000 |
